PJXC 密實(shí)型耐酸混凝土是由耐酸耐熱粉料、骨料、固化劑、促進(jìn)劑、外加劑等 材料混合而成，按配比和鉀水玻璃攪拌即可使用。對硫酸、醋酸、磷酸、硝酸等具 有優(yōu)良的耐蝕性。有良好的抗?jié)B性，無毒、易施工，良好的耐熱性，能耐 900~C 以下酸性介質(zhì)腐蝕。 沁陽市平原膠泥有限公司曾參加國家《建筑防腐蝕工程施工》GB50212-2014、 《工業(yè)設(shè)備及管道防腐蝕工程施工規(guī)范》GB50726-2011、《鉀水玻璃防腐蝕工程技 術(shù)規(guī)程》CECS116:2000 和 98J333（二）國家標(biāo)準(zhǔn)圖集的編寫，技術(shù)力量雄厚。多年 來，與北京清華大學(xué)、南化集團(tuán)設(shè)計(jì)院等科研單位進(jìn)行合作，以科技為先導(dǎo)，不斷 開發(fā)新產(chǎn)品，提高產(chǎn)品質(zhì)量，使企業(yè)規(guī)模日趨壯大 本公司秉承“誠信為本的企業(yè)宗旨，連續(xù)多年被沁陽市評為“明 星企業(yè)”、“質(zhì)量信得過單位” 及“納稅大戶”，被焦作市授予“守合同重信用企業(yè)”。

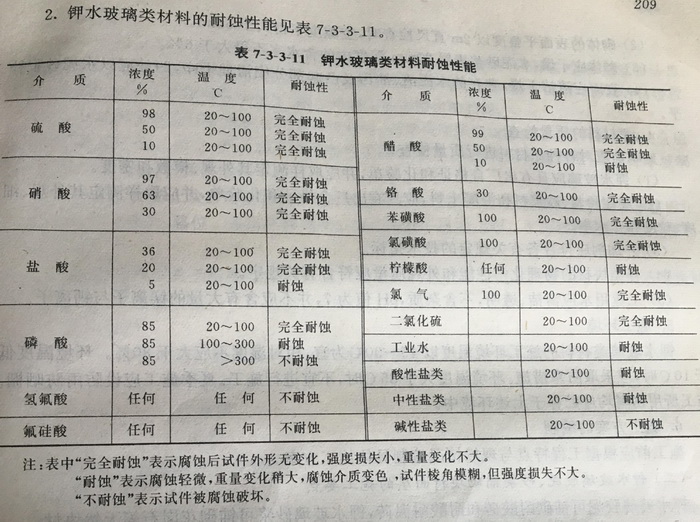

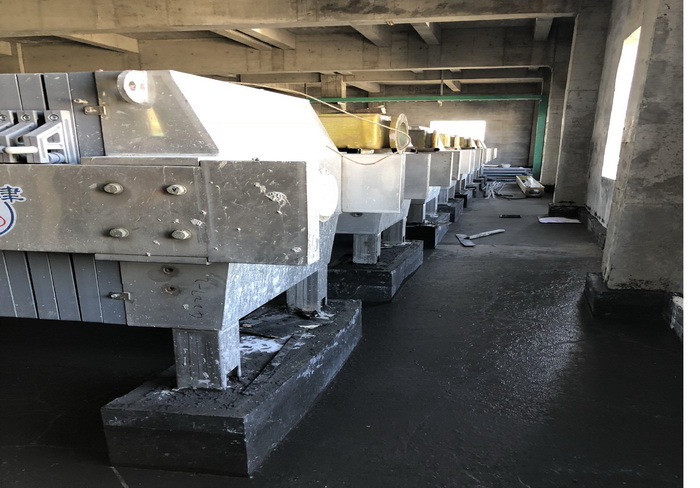

　　本公司產(chǎn)品已出口到韓國、贊比亞、越南、土耳其、加蓬、新幾內(nèi)亞、剛果金、巴基斯坦等國。 一、產(chǎn)品特點(diǎn)： PJXC 的全無機(jī)質(zhì)材料在化學(xué)反應(yīng)中生成硅酸凝膠膠結(jié)劑及其副產(chǎn)品，達(dá)到結(jié)構(gòu)密實(shí)，從而達(dá)到機(jī)械強(qiáng)度高， 抗?jié)B透性能優(yōu)異，粘結(jié)性能好。 采用 PJXC 粉劑或混合料系列化級配方案，產(chǎn)品亦是系列化；根據(jù)不同防腐蝕工程要求，采用不同型號該 產(chǎn)品，“對癥下藥”是該產(chǎn)品可持續(xù)發(fā)展的宗旨。 PJXC 在各種濃度無機(jī)酸(氫氟酸除外)，酸性鹽、有機(jī)酸、有機(jī)溶劑中性能穩(wěn)定、特別是在中性水，稀酸和 強(qiáng)氧化性酸中仍能長期穩(wěn)定。耐腐蝕介質(zhì)應(yīng)用廣泛，熱穩(wěn)定性高，耐腐蝕環(huán)境溫度可達(dá) 900℃。 PJXC 各組份材料在化學(xué)反應(yīng)前后均無毒無味，在貯存、運(yùn)輸、施工過程中均不污染環(huán)境及物料。 PJXC 在常溫下施工、固化，密實(shí)型鉀水玻璃系列產(chǎn)品在一般防腐蝕工程中應(yīng)用可不設(shè)隔離層，施工簡便， 提高了防腐蝕工程質(zhì)量。 貯存期長，便于運(yùn)輸，可降低工程綜合造價(jià) 二、適用范圍 PJXC 適用于石油、化工、冶金、輕工、醫(yī)藥、環(huán)保、食品、電力、建材等行業(yè)防腐蝕工程。用于樓地面、 墻裙、地溝、地坑、建構(gòu)筑物基礎(chǔ)、設(shè)備基礎(chǔ)、池、槽、塔器、罐、反應(yīng)釜、煙道、煙囪的防腐蝕層或整體澆筑 結(jié)構(gòu)；也可以做為磚板襯里的粘結(jié)劑；亦可用于市政工程、民用建筑的防滲層。 PJXC 可耐各種濃度的硫酸、鹽酸、硝酸、磷酸等無機(jī)酸的腐蝕(氫氟酸除外)，可耐各種濃度的酸性鹽、中 性鹽的腐蝕，可耐醋酸、草酸、檸檬酸等有機(jī)酸腐蝕，亦可耐各種有機(jī)溶劑和氯氣、雙氧水等氧化性介質(zhì)及酸氣、 酸霧、硫化氫氣體的腐蝕。 PJXC 與金屬、水泥、粘土磚、耐腐蝕石材等有良好的粘結(jié)。 三、使用說明 1、混凝土基體表面深 20mm 含水率不得大于 5%； 2、配比：鉀水玻璃：混凝土混合料=100：450-550； 3、PJXC 密實(shí)型耐酸混凝土的配制可采用強(qiáng)制攪拌機(jī)或人工攪拌。先加入混凝土混合料開始攪拌后再加入鉀水

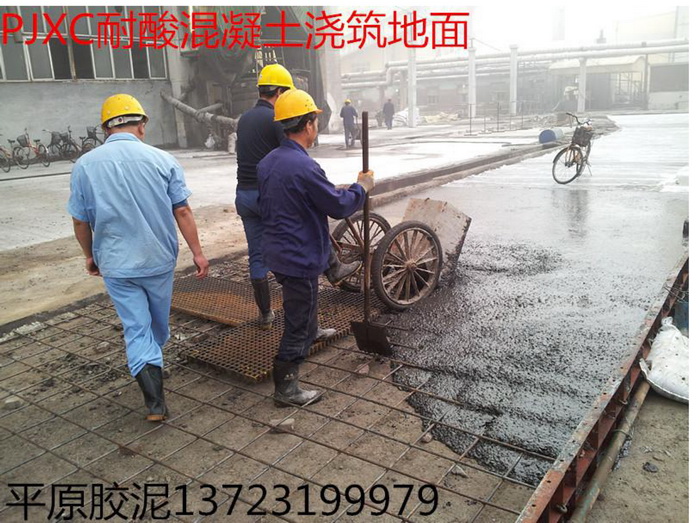

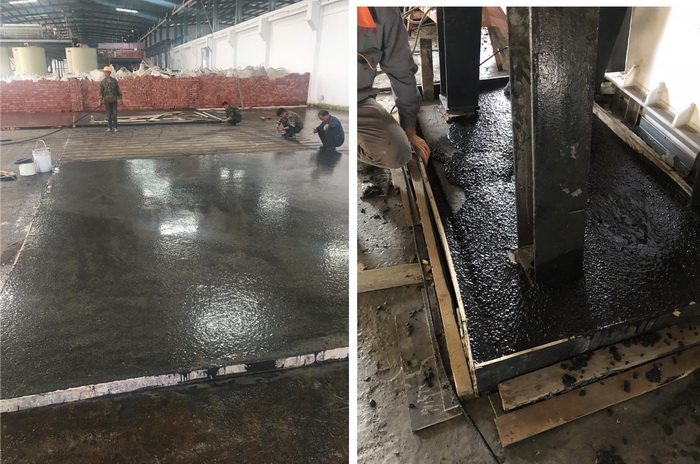

　　玻璃，攪拌均勻后即可用于施工； 4、澆注地面、樓面時(shí)，應(yīng)按圖紙要求控制平整度與坡度； 5、施工環(huán)境要求：溫度宜為 15-35℃，相對濕度不宜大于 80%，當(dāng)施工溫度低于 10℃，就應(yīng)采取加熱保溫措施。 6、PJXC 密實(shí)型耐酸混凝土在施工或固化養(yǎng)護(hù)期間，嚴(yán)禁接觸水與水蒸氣，嚴(yán)禁焊接，嚴(yán)禁重物擊打，振動，宜 在 15-20℃的環(huán)境下養(yǎng)護(hù) 14 晝夜；21-30℃的環(huán)境下養(yǎng)護(hù) 10 晝夜；31-35℃養(yǎng)護(hù) 7 晝夜。 7、 固化養(yǎng)護(hù)后，應(yīng)用 PJXC 特種處理液或 40%稀硫酸進(jìn)行酸化處理，至少處理三次，每次間隔時(shí)間 4-8 小時(shí)， 每次處理前清除白色析出物。
